0.4mm 피치 기판 대 기판 커넥터 「10126 패밀리」
0.4mm 피치의 플로팅 커넥터의 제품군입니다. 저배·공간 절약으로, 끼워맞춤 후의 어긋남을 흡수하는 차재 기기에도 대응한 고내열 사양으로, 탑재 기기에서의 엔진 주위나 디바이스의 고기능화에 의한 발열에도 대응할 수 있는 제품입니다.
주요 특징
특징 1: 저배·공간 절약 고속 전송 대응
저등 공간 절약적인 디자인이면서 고속 전송에 대응. 임피던스 매칭 ︓ 차동 100Ω.
・10126B/11007S 12.0Gbps *1 고속 전송에 대응
・10126B/10126S 8.0Gbps *1 고속 전송에 대응
*1 회사 정의에 따른 대표 참고값.
특징 2：차재 기기에도 대응한 고내열 사양
차량 탑재 기기에서의 엔진 회전이나 디바이스의 고기능화에 의한 발열량의 상승으로 커넥터 제품에도 높은 내열성이 요구되고 있습니다. 재료/설계 기술을 구사해 실현한 고내열 제품은 125℃까지의 가혹한 고온 환경하에서도 안심하고 사용하실 수 있는 제품입니다.
특징 3: 플로팅 기능(10126B/10126S)
10126B/S 시리즈 플로팅 보드 대 보드 커넥터는 X/Y 방향으로 0.4mm 가동하여 보드 사이의 위치 어긋남을 흡수합니다.
이렇게 하면 다중 접속 시의 정렬 조정이 용이해져 납땜부에 대한 응 응을 완화합니다.
부드러운 삽발이 되는 「롤과 접촉」
빼기 끝부분과 접촉, 접촉의 거칠기가 낮고, 매끄러운 삽발이 가능.
짝짓기 상대단 ▦표시에의 데미지(도금 깎임)를 저감. (빼기 끝단에, 삽발 내구성의 향상)
적절한 유입 구조는 결합 작업성을 향상시킵니다.
관련 기사
특징 4：간구에의 삽입성을 고려한 유입 형상
넓은 범위의 삽입 어긋남이 있어도, 예비 유입에 의해, 간구의 위치를 감각적으로 포착하는 것이 가능합니다.
관련 기사
접속제안
개별 사양
그 외의 사양 상세는 제품 검색보다 확인해 주십시오.
기재 내용・사양에 대해서는 변경의 가능성이 있습니다.
용도에 따라 적절한 제품을 소개할 수도 있으므로, 검토 시에는 당사 창구에 문의해 주십시오.
개략 치수
10126B
| 극수 | 제품 번호 | A | B | C |
|---|---|---|---|---|
| 30 | IMSA-10126B-30F-GFN4 | 3.0 | 7.6 | 2.5 |
| 40 | IMSA-10126B-40F-GFN4 | 3.0 | 9.1 | 2.5 |
| 60 | IMSA-10126B-60F-GFN4 | 3.0 | 13.1 | 2.5 |
10126S
| 극수 | 제품 번호 | A | B | C |
|---|---|---|---|---|
| 30 | IMSA-10126S-30F-GFN4 | 5.8 | 10.0 | 2.5 |
| 40 | IMSA-10126S-40F-GFN4 | 5.8 | 12.0 | 2.5 |
| 60 | IMSA-10126S-60F-GFN4 | 5.8 | 16.0 | 2.5 |
11007S
| 극수 | 제품 번호 | A | B | C |
|---|---|---|---|---|
| 30 | IMSA-11007S-30A-GFN4 | 3.4 | 9.0 | 2.5 |

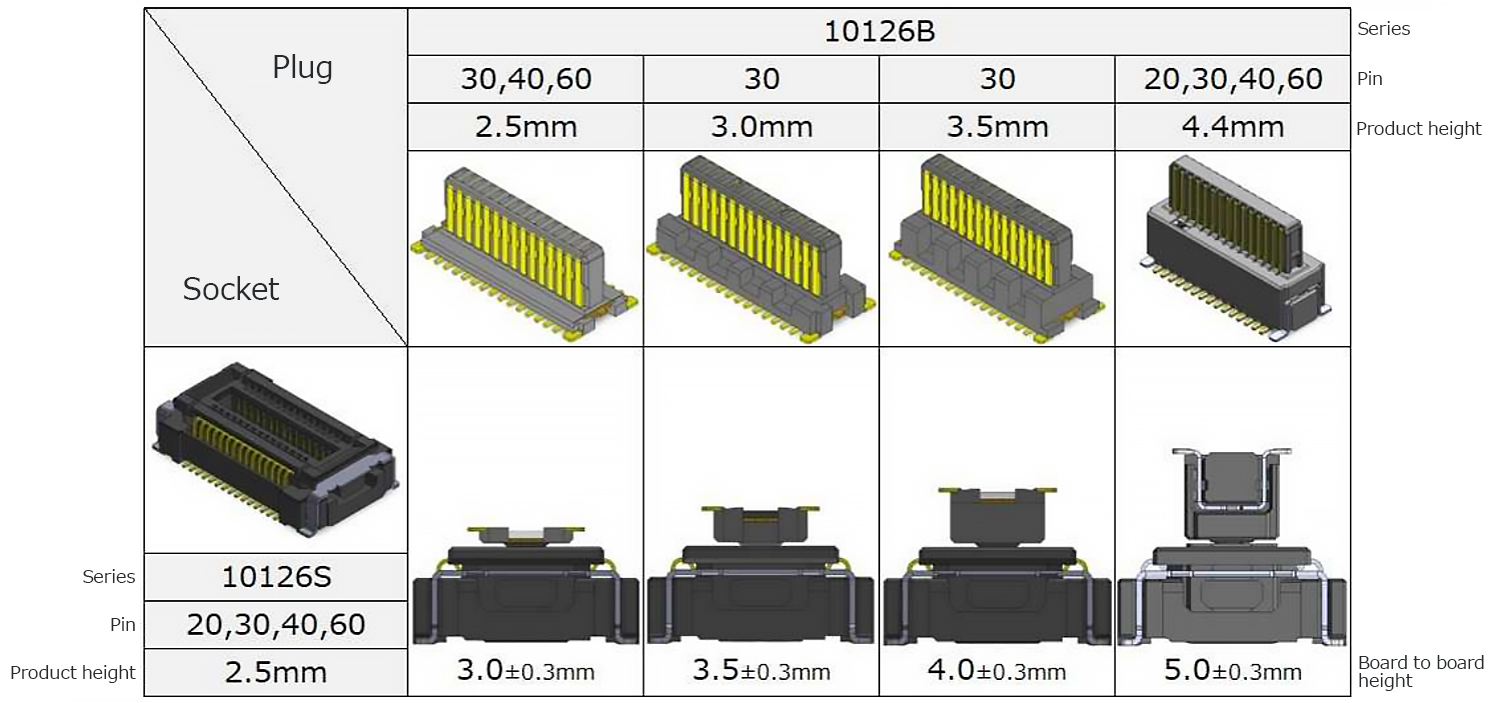

변형
기판간 높이:3.0~5.0mm, 극수 전개:20~60극과 바리에이션 전개를 실시하고 있습니다.
※기재 내용・사양에 대해서는 변경의 가능성이 있습니다.
개발 배경
지구환경문제가 심각화되는 가운데, 세계적인 탈탄소화의 흐름을 받아 EV(전기동력)로의 이동이 진행되고 있습니다. IRISO 전자 산업은 EV용 ECU 기기 등에 적합한 커넥터의 개발을 강화하고, 카본 뉴트럴 사회의 실현에 임하고 있습니다.
기기의 소형화·경량화에 공헌하는 차재 환경에 적합한 BtoBⓇ 커넥터를 개발하였습니다.
- – 0.4mm 피치
- – 전원 단자 포함
기능·특성
전송 특성
고속 통신에 대응한 「고속 전송 특성」(PCI Express Gen3.0 Spec)입니다.
삽입 손실 (Sdd12)
반사(Sdd11)
관련 기사
관련 링크
※개량 등에 의해, 예고 없이 내용 변경을 하는 경우가 있습니다. 용도에 따라 적절한 제품을 소개할 수도 있으므로, 검토 시에는 당사 창구에 문의해 주십시오.
