자동차 동축 카메라 솔루션 "Absorb 6G CAM"이란?

자율주행·ADAS의 요구가 높아짐에 따라 차량용 카메라 시장은 뷰 카메라(서라운드 뷰), e미러, 센싱 카메라, 모니터링 카메라 등의 수요가 급속히 증가하고 있습니다. 이에 따라 "생산수를 늘리기 위해 생산을 자동화하고 싶다", "자동 운전에 따라 취급하는 데이터량이 많아져 곤란하다"라는 고민도 있는 것은 아닐까요.

그래서 이리 IRISO 에서는 지금까지 쌓아온 기술을 기반으로 "커넥터 단품이 아닌 카메라 내부 커넥터에서 연결 케이블 커넥터까지 총 제안"을 컨셉으로 한 차량용 동축 카메라 솔루션 "Absorb 6G CAM"(이하 "Absorb 6G CAM")을 제공하고 있습니다.

자동 조립 대응에 의한 생산 공정의 효율화, 고속 전송 대응 또한 소형화를 실현한 커넥터로 카메라의 고화소화·소형화 등, 고객의 폭넓은 요구에 대응하겠습니다.

그러면, 「Absorb 6G CAM」의 3개의 특징과 4개의 구성 제품에 대해서, 자세히 소개하겠습니다.

자동차 동축 카메라 솔루션 "Absorb 6G CAM"

Absorb 6G CAM의 세 가지 특징

「자동 조립 대응」, 「카메라 고성능화 대응」, 「소형화·일장 기판화 대응」, 이 3개의 특징을 살려, 고객의 폭넓은 요구에 대응합니다.

자동 조립 대응

카메라 고성능화 대응

소형화·일장 기판화 대응

4개의 구성 제품

"Absorb 6G CAM"의 개념은 "커넥터 단품이 아니라 카메라 내부 커넥터에서 연결 케이블 커넥터까지 총 제안"입니다. 다음의 4개의 구성 제품으로, 고객의 요구에 원 스톱으로 대응합니다.

① 0.4mm 피치 기판간 커넥터(플로팅 타입·고정 타입)

카메라 내부의 기반을 연결하는 기판 간 커넥터입니다.

플로팅 타입과 소형화에 대응한 고정 타입의 2 타입 준비하고 있어 고객의 요구에 맞게 선택할 수 있습니다. 또, 핀수, 끼워맞춤 높이의 폭넓은 요구에 대응할 수 있는 풍부한 제품 라인 업을 준비하고 있습니다.

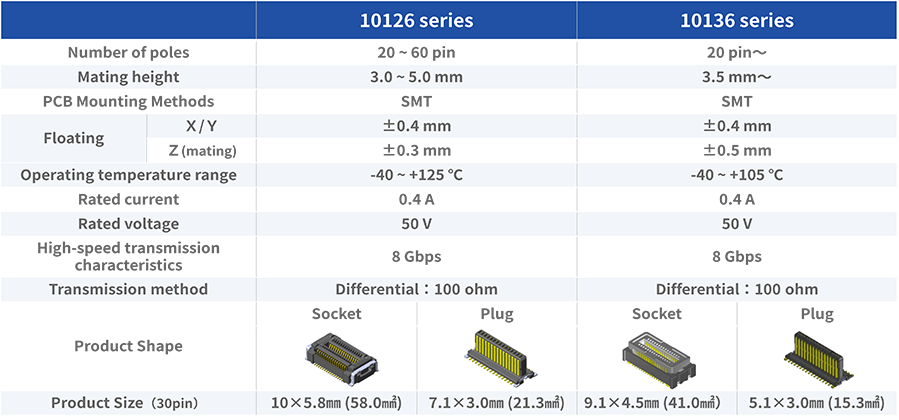

기판간 커넥터 라인업(플로팅 타입)

기판간 커넥터 라인업(고정 타입)

② 위치 어긋남 허용 동축 컴프레션 커넥터

「고속 전송」, 「위치 어긋남 흡수」, 「소형화」등의 상반되는 요소를 양립시킨, 위치 어긋남 허용 동축 컴프레션 커넥터입니다.

Z 방향으로 1㎜의 유효 끼워맞춤 길이를 가지고 있어 적층된 부품 공차 및 조립 공차의 흡수 가능

중심 콘택트와 실드 쉘의 위치 관계에 의해 XY 방향의 위치 어긋남 ±0.5㎜ 흡수 가능

독자적인 임피던스 컨트롤 구조에 의해, 3 GHz의 고주파 특성을 실현하고 있어, 차재 카메라의 고기능화에도 대응 가능
위치 어긋남 시에도 3GHz 전송에 대응

컴프레션 구조에 의해 저등대응·높이의 관리가 용이. 위치 어긋남 흡수시 콘택트에 대한 응력 없음

③ 동축(FAKRA) 인터페이스 부착 카메라 리어 케이스

고객의 요구에 맞추어 커스텀 대응 하겠습니다.

케이스 형상은 요구에 맞춘 커스텀 대응. 코어부는 표준부품 대응

신호 단자와 실드 단자는 동축 압축 커넥터와 접촉하기 때문에 평면 구조

인터페이스 형상은 USCAR에 따른 FAKRA 형상

방수 IP69K 대응(리어 케이스 단체 방수)

금속 케이스(다이캐스트), 방열 수지에 의한 하이브리드 케이스 개발 검토 중

④ 동축(FAKRA) 케이블 커넥터

USCAR 규격 FAKRA 케이블 커넥터를 추천. FAKRA 커넥터 메이커와 제휴해 당사 리어 케이스, PCB 커넥터와의 조합으로 평가·검증을 실시해 토탈에서의 끼워넣어·전송의 보증을 하겠습니다.
