1.0mmピッチフローティングコネクタ

バリエーションに富み使い勝手の良いサイズ、1.0mmピッチの基板対基板コネクタです。
このページでは、1.0mmピッチフローティングコネクタの特長や基本仕様等を紹介しています。また、各シリーズの製品を接続形態と仕様別に検索いただけます。技術的なご質問はお気軽にお問い合わせください。

製品概要

• 主な特長
• 基本仕様
• シリーズ紹介

製品選択

• 接続形態から選ぶ
• 仕様から選ぶ

主な特長

可動域をもつフローティングコネクタで基板組付けのズレを吸収

・ 基板平面方向、X-Y軸にそれぞれ0.5mmの可動域（プラグ側可動）
・ 組付け時のズレを吸収し、実装部ストレスを軽減
・ 自動組み立てにも最適なロボット組立適合コネクタ

シリーズ間で嵌合互換をもつことで、多彩なラインアップを実現

・ ソケット7シリーズ、プラグ6シリーズでの嵌合互換を実現した設計
・ 各シリーズ、極数・固定ボス・基板実装方法、メッキ種類等の多彩なオプションをご用意
・ 5.5mmから19.65mmまでの基板間距離に対応。21段階の細かなバリエーションで、製品設計の制約を解消
・ 垂直接続対応のライトアングルプラグ9850Bを準備、組み合わせで垂直時の基板間距離の選択も豊富
・ 9850Bとの組み合わせで、水平接続用が可能となる9853Sも準備(9850Bのみと嵌合可能)

充実の極数バリエーションと仕様

・ 6～30極を2極毎に13の極数のバリエーション (対応可能な極数は、組み合わせによる)
・ 1.0A、125V、105℃定格
・ 5.5mmから19.65mmまでの基板間距離に対応。21段階の細かなバリエーションで、製品設計の制約を解消
・ 垂直接続対応のライトアングルプラグ9850Bシリーズを準備、組み合わせで垂直時の基板間距離の選択も豊富
・ 9850Bとの組み合わせで、水平接続用が可能となる9853Sシリーズも準備(9850Bシリーズのみと嵌合可能)

基本仕様

項目	単位	内容
カテゴリ	–	フローティングコネクタ
嵌合部ピッチ	mm	1.0
基板実装部ピッチ	mm	1.0
配列	–	2列の千鳥配列
定格電圧	V（AC/DC）	125
定格電流	A	1.0
使用温度範囲	℃	-40～105
可動量X	mm	0.5
可動量Y	mm	0.5

1.0mmピッチフローティングコネクタを構成するシリーズ紹介

・ ソケット7シリーズ、プラグ6シリーズから構成されます。
・ 一番低背な9851S/Bを基準に、別シリーズのソケット・プラグを組み合わせることで基板間距離を調整できます。
・ プラグ側に9850Bシリーズを組み合わせることで、垂直接続になります。

シリーズ一覧

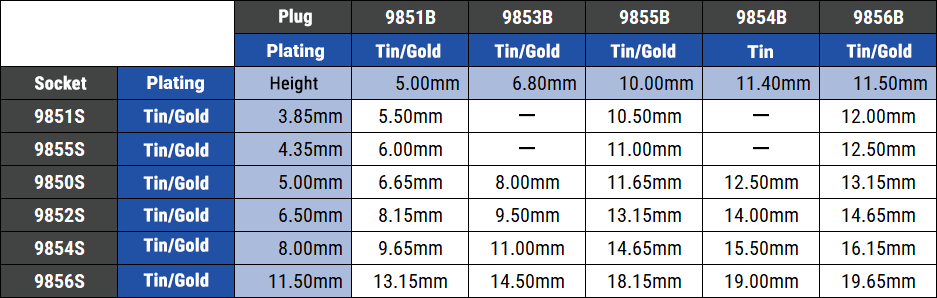

対応基板間距離早見表（平行接続）

・シリーズ間の嵌合互換によって、多彩な基板間距離に対応します
(一部の組合せでは、基板やハウジング同士での干渉が発生し嵌合できません。)

梱包型番の見方

接続形態から選ぶ

• 平行接続
• 垂直接続
• 水平接続
• 各シリーズ詳細ページ

平行接続

選択可能な基板間距離と組み合わせ 及び 極数の一覧

・基板実装方法や固定補強仕様、吸着対応のオプション等はそれぞれ異なります。各パーツの項をご確認ください。
・接点のめっき材質の異なるソケットとプラグの嵌合は推奨しておりません。同一のめっき種内からお選びください。

金めっき接点

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

錫めっき接点

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

垂直接続

選択可能な組み合わせ 及び 極数の一覧

・ライトアングルプラグ9850Bシリーズとの各種ソケットの接続で、垂直接続が可能です。
・9851S、9855Sとは嵌合しません。
・基板実装方法や固定補強仕様、吸着対応のオプション等はそれぞれ異なります。各パーツの項をご確認ください。
・接点のめっき材質の異なるソケットとプラグの嵌合は推奨しておりません。同一のめっき種内からお選びください。

金めっき接点

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

錫めっき接点

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

水平接続

選択可能な組み合わせ 及び 極数の一覧

・ライトアングルプラグ9850Bシリーズとの各種ソケットの接続で、垂直接続が可能です。
・9851S、9855Sとは嵌合しません。
・基板実装方法や固定補強仕様、吸着対応のオプション等はそれぞれ異なります。各パーツの項をご確認ください。
・接点のめっき材質の異なるソケットとプラグの嵌合は推奨しておりません。同一のめっき種内からお選びください。

金めっき接点

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

錫めっき接点

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

各シリーズ詳細ページ

ソケットコネクタシリーズ

プラグコネクタシリーズ

仕様から選ぶ

・各シリーズの仕様（本体高さ、めっき、基板実装方法、参考図面等）を掲載しています。
・掲載している図面は、参考図です。詳細の確認においては個別製品毎の製品図面をご参照ください。

• ソケットコネクタ
• プラグコネクタ

ソケットコネクタ

本体高さ	めっき	基板実装方法	対象製品
3.85mm	金・錫	SMT	9851S
4.35mm	金・錫	SMT	9855S
5.0mm	金	SMT	9850S
	錫	SMT/DIP
6.5mm	金・錫	SMT	9852S
8.0mm	金・錫	SMT	9854S
11.5mm	金・錫	SMT	9856S
8.5mm	金・錫	SMT	9853S （ライトアングル）

9851S （IMSA-9851S-XXY9XX）

本体高さ3.85mmのソケットコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

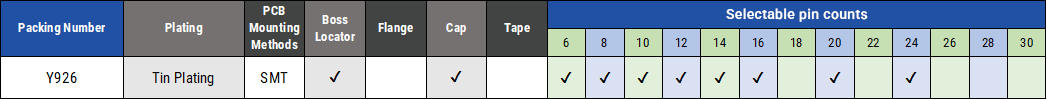

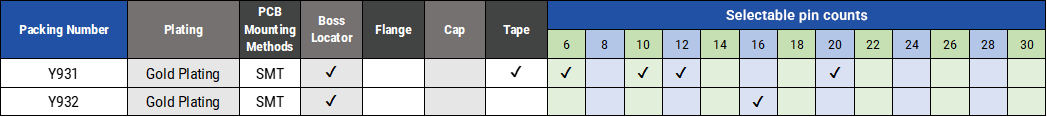

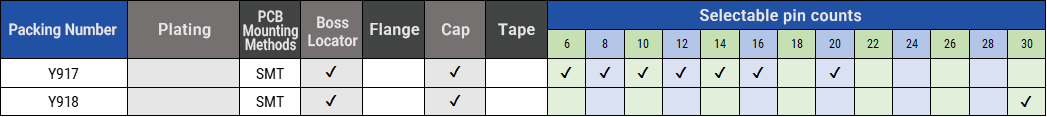

製品一覧

金めっき接点

錫めっき接点

9855S （IMSA-9855S-XXY9XX）

本体高さ4.35mmのソケットコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

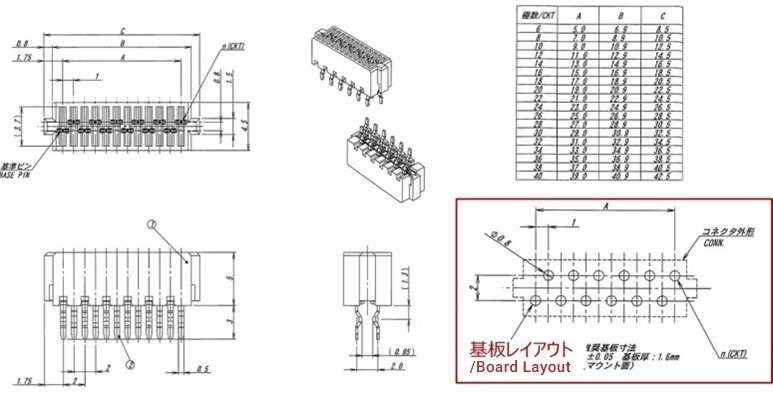

9850S （IMSA-9850S-XXY9XX）

本体高さ5.0mmのソケットコネクタ。金めっき/錫めっき選択可。金めっき品はSMT実装。錫めっき品はSMT/DIP選択可。

SMT実装

DIP実装

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

9852S （IMSA-9852S-XXY9XX）

本体高さ6.5mmのソケットコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

9854S （IMSA-9854S-XXY9XX）

本体高さ8.0mmの低背仕様のソケットコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

9856S （IMSA-9856S-XXY9XX）

本体高さ11.5mmの低背仕様のソケットコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

9853S （IMSA-9853S-XXY9XX）

本体高さ11.5mmの低背仕様のソケットコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

プラグコネクタ

本体高さ	めっき	基板実装方法	対象製品
5.0mm	金・錫	SMT	9851B
6.8mm	金・錫	SMT	9853B
10.0mm	金	SMT	9855B
11.4mm	錫	DIP	9854B
11.5mm	金・錫	SMT	9856B
5.0mm	金・錫	SMT	9850B （ライトアングルプラグ）

9851B （IMSA-9851B-XXY9XX）

本体高さ5.0mmのプラグコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

9853B （IMSA-9853B-XXY9XX）

本体高さ6.8mmのプラグコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

9855B （IMSA-9855B-XXY9XX）

本体高さ10.0mmのプラグコネクタ。金めっき/錫めっき選択可。SMT実装。

製品一覧

金めっき接点

錫めっき接点

9854B （IMSA-9854B-XXY9XX）

本体高さ11.4mmのプラグコネクタ。錫めっき仕様。DIP実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

錫めっき接点

9856B （IMSA-9856B-XXY9XX）

本体高さ11.5mmのプラグコネクタ。金めっき/錫めっき選択可。SMT実装。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点

9850B （IMSA-9850B-XXY9XX）

各ソケットコネクタとの組み合わせで垂直接続を実現するライトアングルプラグ。9853Sとの組み合わせでは水平接続に。本体高さ5.0mm。金めっき/錫めっき選択可。SMT/DIP選択可。

SMT実装

DIP実装

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

製品一覧

金めっき接点

錫めっき接点
