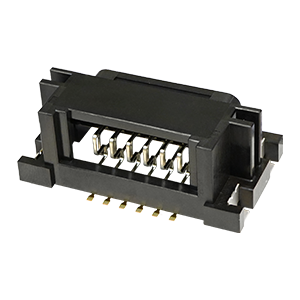

振動対策と防水性能を備え、ユニット化(Unit-able)に対応した基板実装用ソケットコネクタです。 変換インターフェイスコネクタ「13162Bシリーズ」と組み合わせることで、多様化する車載・産業機器の仕様に応じたインターフェイスに柔軟に対応します。 3.0mmピッチのライトアングルタイプで、基板側にはフローティング(可動)構造を備え、XY軸方向に±0.6mm可動します。また、接点が固定されたままZ軸方向にも可動する「Z-Move™」構造を採用し、振動共振・衝撃による接点ズレを防ぎます。 125℃対応の高耐熱設計で、車載などの過酷環境下でも高い接続信頼性を発揮します。 ※定格電圧125V (AC,DC)、汚損度2。
IMSA-18047S-12Y500
IMSA-18047S-12A-GFM
デバイスソケット
18047S
Socket
SMT
-
RightAngle
-
3 mm Pitch
3 mm Pitch
12 Pin
Gold
- Gbps(自社定義による)
40.2 mm
23.55 mm
15.8 mm
125 V
125 V
1 A
500 V(AC)
100 mΩ Max.
125 ℃
-40 ℃
Dual Row
Yes
Yes
-
Yes
0.6 mm
0.6 mm
0.6 mm
5
Tray
20
| 画像 | 製品名 | カテゴリ | シリーズ | 極数 | ピッチ(mm) | 基板実装方法 | 嵌合形状 | 本体高さ | 定格電圧-AC(V) | 定格電圧-DC(V) | 定格電流(A) | 耐電圧-AC(V) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
比較検討リストのご利用には会員ログインが必要となります
|
高耐熱 フローティングコネクタ Z-Move オートメーションコネクタIMSA-18047S-12Y500振動対策と防水性能を備え、ユニット化(Unit-able)に対応した基板実装用ソケットコネクタです。 変換インターフェイスコネクタ「13162Bシリーズ」と組み合わせることで、多様化する車載・産業機器の仕様に応じたインターフェイスに柔軟に対応します。 3.0mmピッチのライトアングルタイプで、基板側にはフローティング(可動)構造を備え、XY軸方向に±0.6mm可動します。また、接点が固定されたままZ軸方向にも可動する「Z-Move™」構造を採用し、振動共振・衝撃による接点ズレを防ぎます。 125℃対応の高耐熱設計で、車載などの過酷環境下でも高い接続信頼性を発揮します。 ※定格電圧125V (AC,DC)、汚損度2。 |
デバイスソケット | 18047S | 12 | 3 | SMT | - | 15.8 | 125 | 125 | 1 | 500 |
